标准宣贯|CCMSA标准《沉淀池用排泥阀》

时间：2022-09-26 作者：未知来源：给水排水设备分会浏览：807 分享：

为做好标准推广工作，中国建筑金属结构协会给水排水设备分会组织开展“标准宣贯”系列活动，围绕分会已发布或在编的重要标准开展标准宣传和解读，旨在为标准使用者答疑解惑，提供标准化技术服务，加强协会标准的实施应用。

任务来源

根据中国建筑金属结构协会“关于《沉淀池用排泥阀》团体标准编制立项的函”（中建金协标函[2020]103 号）的批复，团体标准《沉淀池用排泥阀》已正式立项。中国建筑金属结构协会是住房和城乡建设部协会团体标准建设工作的试点单位。培育发展团体标准，满足市场和创新需要的标准是国家标准化工作改革的要求。为推动团体标准建设工作，同时规范沉淀池用排泥阀的设计、安装、维护和使用等工作，做到技术先进、经济合理、安全适用和保证工程质量。标准归口单位：中国建筑金属结构协会。

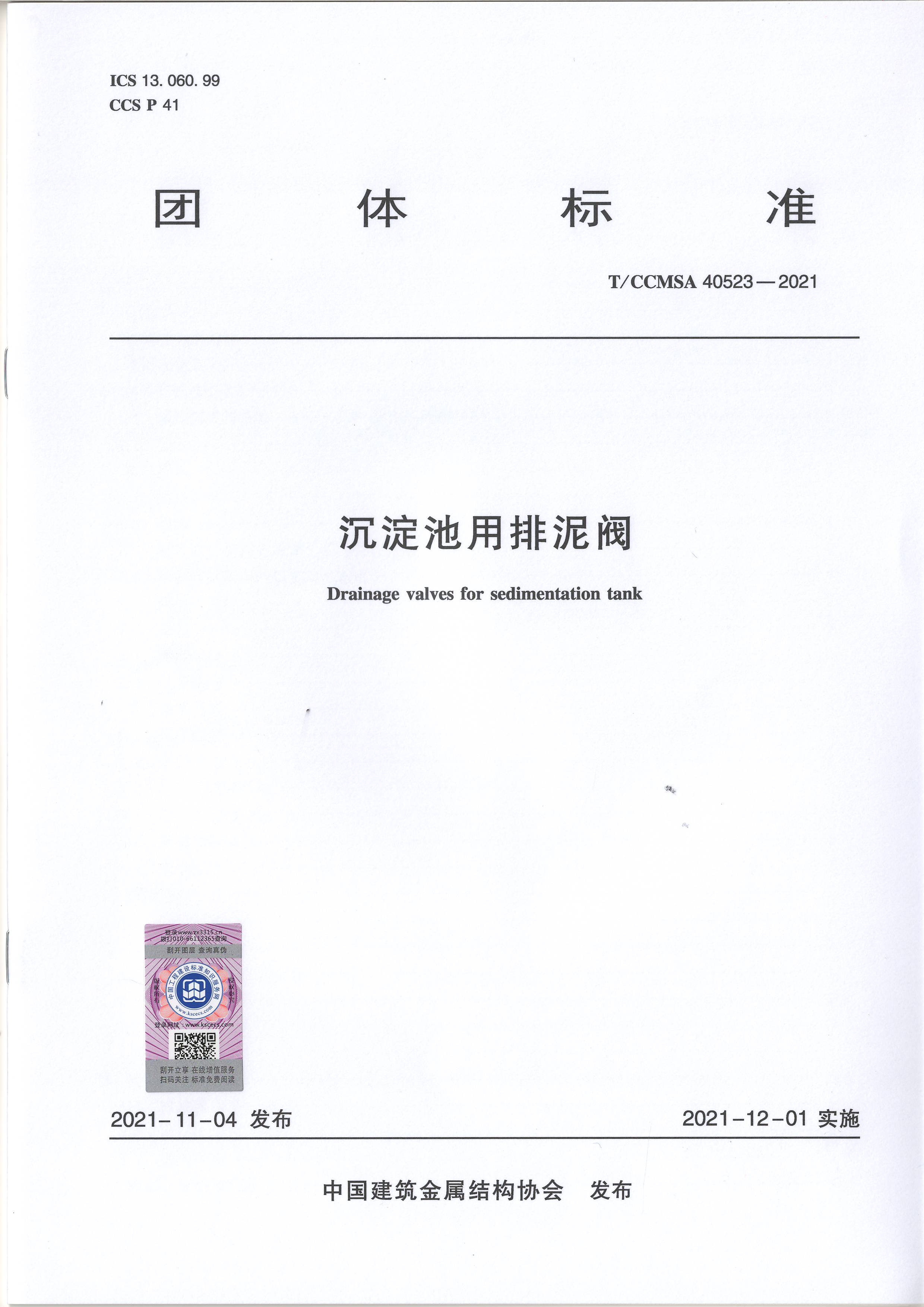

▲标准封面

编制背景

沉淀池用排泥阀是中低压管道系统和自来水公司沉淀池大量使用的通用件，由于我国国家或行业标准不完善，不仅给用户的设计和选用造成障碍，而且各单位产品结构尺寸不一，质量水平参差不齐，缺乏科学统一的检验依据，导致国内市场相对混乱，降低了行业技术水平，老的标准已经不能适用技术的发展，亟需制定统一的标准，发挥标准的规范和引导作用，保障行业健康发展。该产品的技术标准制订，将规定该产品的设计、制造、检验等技术要求，推广该功能阀门的应用，带来显著的社会和经济效益。

编制目的

《沉淀池用排泥阀》标准的编制，主要为全国各大设计院、施工安装单位、阀门制造厂商、业主参考使用，使广大设计院、施工工程师、设计工程师更能了解该阀门技术要求，改善原有产品，设计更符合中国国情的产品。

内容概括

1 适用范围和主要技术内容重点

沉淀池用排泥阀安装在各类池子底部，作排除泥沙用。以避免各类反应池、沉淀池等日常使用中池底积满污泥，可以即时清理。

本标准规定了沉淀池用排泥阀的术语和定义、结构型式、产品型号、技术要求、试验方法和检验规则、标志及供货要求。

本标准适用于管路连接公称压力不大于 PN16，介质温度 0℃～ 60℃，公称尺寸 DN50 ～ DN400，驱动介质压力 0.3MPa～ 0.6MPa 的排泥阀。排泥阀主要安装在给排水、污废水、石油、化工等领域的沉淀池等用于定期排除池底污泥的场所。

2 拟订《沉淀池用排泥阀》的难点

此阀配用电磁换向阀可实现排泥阀远距离控制。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上。用换向阀改变控制介质进入阀门的上腔或下腔推动隔膜或活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。用于自来水公司或其他公司的各类水池、排除内泥沙。驱动介质可用于清水或气，压力取之于自来水自身压力或气源，无需另加设备。用电磁换向阀便于实现自控，远控或集中控制。

3试验方法和检验规则

本标准规定的试验方法和检验规则的主要内容：压力试验、启闭动作试验、尺寸检验、外观及涂装检验、化学成分分析、力学性能试验等。其中：化学成分分析、力学性能试验针对原材料和毛坯的质量检验，属前期检验；外观及涂装检验针对产品成台后发货前的质量检验，属后期检验；压力试验、启闭动作试验真正反映产品质量，是最重要的试验和检验项目。

（1）压力试验：

压力试验主要验证阀门的结构形式是否正确以及考核阀门的承压能力和密封性能。压力试验分为强度试验和密封试验，密封试验分为高压密封试验和低压（气压）密封试验（如用户有要求）。压力试验的试验内容和试验方法按照 GB/T 13927 《工业阀门压力试验》。

强度试验是验证阀体结构的合理性以及阀体壁厚是否满足相关规范的要求。

（2）启闭动作试验：

标准中规定了本试验的要求。要求排泥阀开启、关闭空载动作压力不应大于 0.1 MPa。启、闭换向动作次数不小于 3 次，确认阀板启闭平稳可靠，无卡阻现象。

05标准评价

沉淀池用排泥阀安装在各类池子底部，作排除泥沙用。以避免各类反应池、沉淀池等日常使用中池底积满污泥，可以即时清理。排泥阀主要安装在给排水、污废水、石油、化工等领域的沉淀池等用于定期排除池底污泥的场所。

此阀配用换向阀可实现排泥阀远距离控制。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上。用换向阀改变控制介质进入阀门的上腔或下腔推动隔膜或活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。用于自来水公司或其他公司的各类水池、排除池内泥沙。驱动介质可采用清水或气，压力取之于自来水自身压力或气源，无需另加设备。用电磁换向阀便于实现自控，远控或集中控制。

推广了该阀门的应用，可带来了显著的社会和经济效益。

来源：给水排水设备分会
